活塞杆焊缝测试

一、检测设备

超声相控阵主机：focus PX -16:64PR

超声相控阵探头：7.5CCEV35 A15

相控阵探头楔块：SA15 N60S（带曲率）

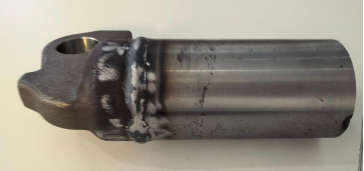

二、检测工件

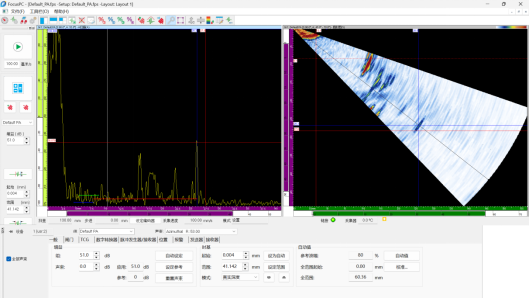

三、检测方法

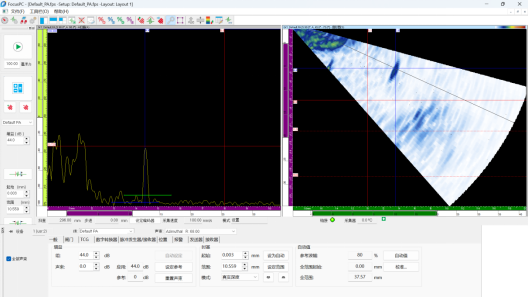

上图是利用相控阵探头扇扫的一次波对焊缝进行检测的截图，其中有一些疑似气孔的缺陷。

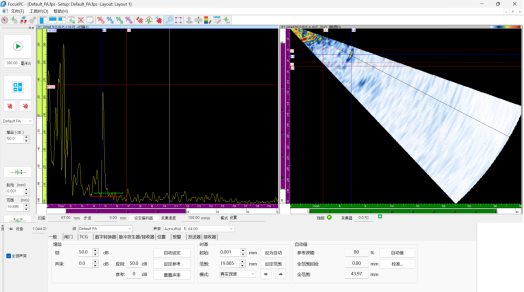

上图是利用相控阵探头扇扫的二次波对焊缝进行检测截图，其中前面的是焊缝端角处的固定信号回波，后面的是二次波检测到的疑似气孔缺陷。

五、检测结论

通过超声相控阵扇扫的一次波和二次波可以实现对活塞杆焊缝的全覆盖检测，对焊缝内的缺陷实现有效检出。
