电力法兰橡胶圈在役检测

一．现场工件

胶装法兰内部橡胶圈检测，材料为铝，在划红线位置放置一段橡胶圈，其余部位是没有橡胶状态。根据橡胶与法兰位置贴合良好情况判断衰减情况，通过衰减情况判断有无橡胶。

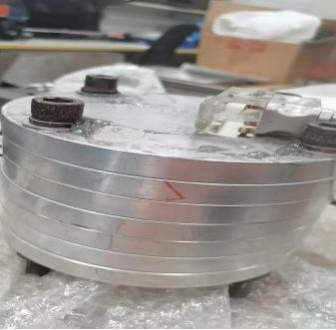

工件截面

二．解决方案

OmniScan X4(32:128

探头：5L64A12 SA12-0L

三、检测结果分析

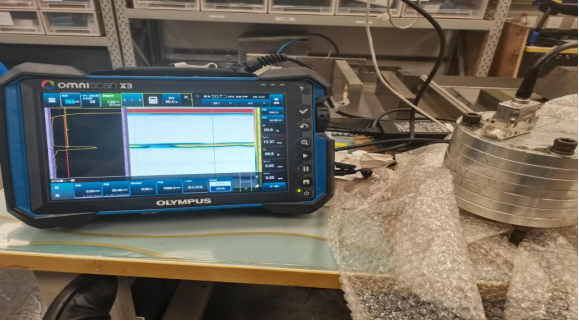

（无橡胶部位1）

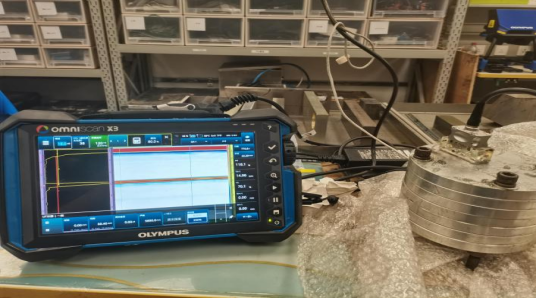

（无橡胶部位2）

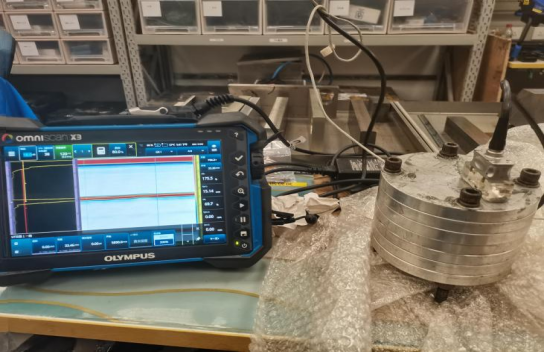

检测结果分析（有橡胶部位） --扫查

4、结论

1）通过无橡胶部位扫查图可以明显看出底面回波信号很强且连续性。

2）通过有橡胶部位扫查图可以看出橡胶部位明显底面回波信号下降，S扫描图存在断点情况，说明此处位置橡胶与上层金属板完全贴合，声波沿着橡胶往下透射，故底面回波下降。

3）通过有无橡胶情况进行对比，可以明显分析法兰中橡胶的贴合情况。
